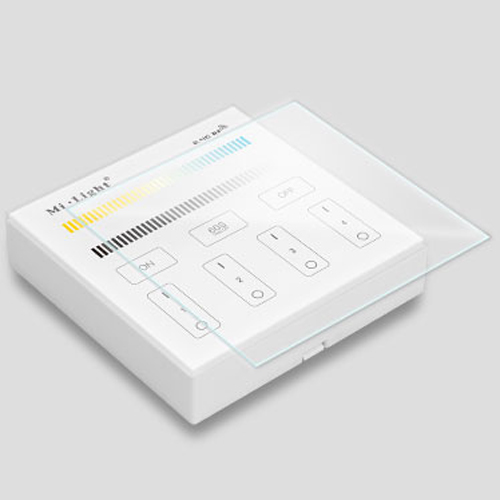

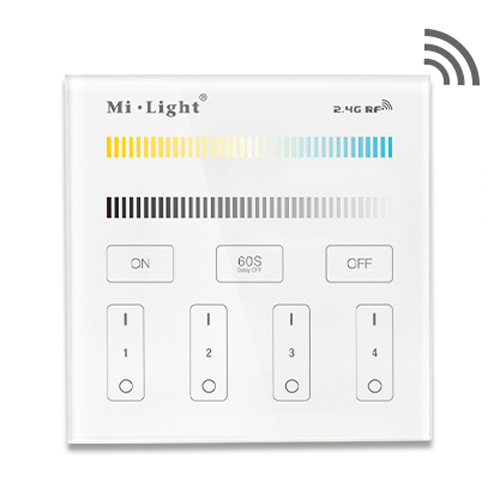

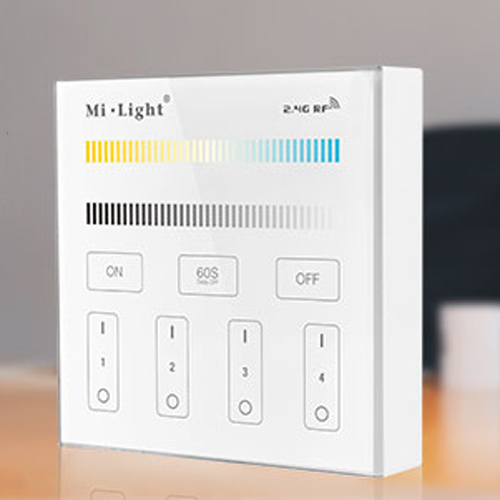

Ce contrôleur tactile mural de couleur blanche s'encastre directement dans le mur, à la place d'un interrupteur classique, à l'aide d'un pot d'encastrement carré de dimensions 86 x 86 x 40 mm.
Il se connecte au secteur 220V et communique avec les différents récepteurs (1 par zone) sans fil, sans avoir besoin de relier chzque récepteur au contrôleur.
Veillez à ce que le pot d'encastrement ai bien le dispositif de vis d'accroche (60 mm entre axes) de l'appareillage car cet interrupteur tactile ne dispose pas de griffe lui permettant de tenir dans le pot directement.

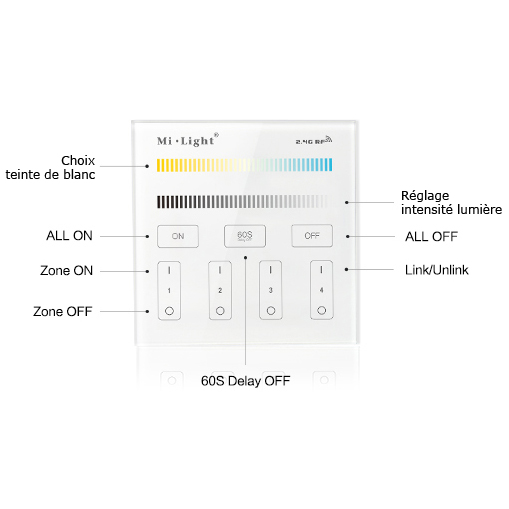

Il Permet d'allumer, d'éteindre, de faire varier l'intensité lumineuse et régler la teinte de blanc des rubans bilocores (blancs variables) entre le blanc froid et le blanc chaud.

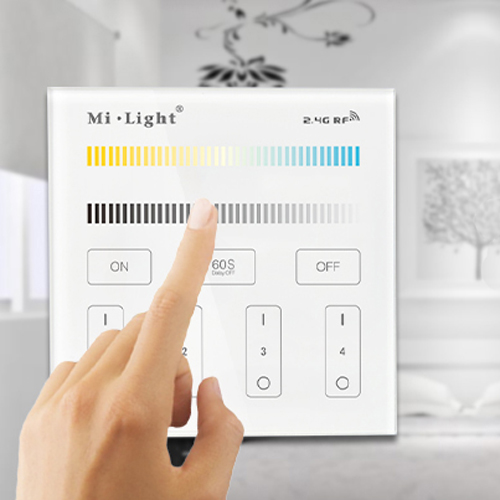

Le contrôleur permet de choisir la teinte souhaitée parmi les 64 possibles, grâce à la molette tactile.
Ce contrôleur peut piloter 12 mètres de bande led bicolore classique par zone ou 6 mètres de bandeau bicolore 2-en-1. Pour des longueurs supérieures, il convient d'utiliser un ou plusieurs amplificateurs RGB, dont 2 canaux seront utilisés sur les 3 disponibles.

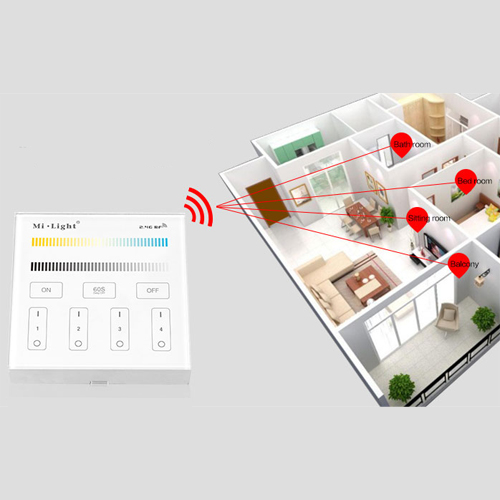

Il est possible d'assigner un nombre illimité de récepteur sur une zone distincte, ou d'utiliser des amplificateurs RGB ou RGBW selon vos besoins.
 |
ATTENTION : Les récepteurs fonctionnent en 12V continu. Ne pas brancher sur le 220V
|
Caractéristiques techniques
| Tension d'entrée contrôleur | 180 à 240V AC |
| Tension d'entrée récepteurs | 12V/24V DC |
| Tension de sortie récepteurs | 12V/24V DC |
| Nombre de zones | 4 |
| Courant de sortie d'un récepteur | 6A par canal (144W en 12V ou 288W en 24V) |
| Type de connexion | Anodes communes |

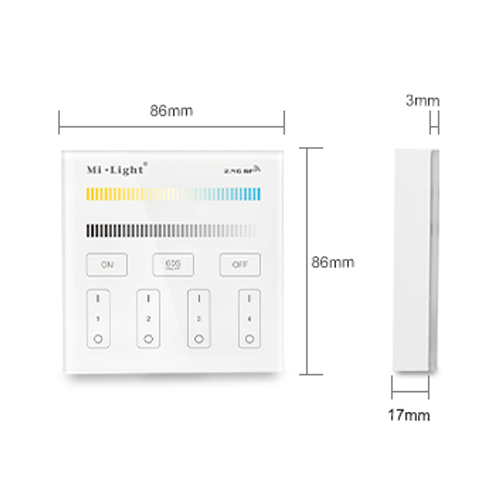

| Dimensions contrôleur | 80 x 86 x 86 x 33 mm |
| Dimensions platine visuelle | 80 x 86 x 86 x 17 mm |
| Dimensions encastrée | 47 x 45 mm, profondeur=25 mm |
| Fréquence communication | 2400 à 2483 MHz |
| Plage de températures | -20 à 60° |
| Distance de commande | 30 mètres en champ libre |
