Ce contrôleur permet à la fois le pilotage du ruban en mode statique, comme pour un ruban RGB classique, mais aussi en mode musical qui génère automatiquement des effets dynamiques sur toute la longueur du bandeau led en fonction de la musique, avec 48 variantes différentes.
Le pilotage se fait avec votre smartphone connecté en Bluetooth au contrôleur.
La connexion du ruban au contrôleur se fait comme suit :
- Noir : -
- Vert : DAT
- Rouge : +
Le fil rouge peut être connecté sur le +, si vous n'utilisez pas le connecteur individuel d'alimentation.
Voici les étapes de mise en service :
- Installez l'application Led Chord disponible sur Google play ou App store.
- Allumez le bluetooth sur votre téléphone.
- Lancez l'application et sélectionnez l'appareil SP107E qui apparait dans la liste des appareils disponibles.
A la première utilisation, l'application va vous demander des informations sur le ruban led :
- Le type de ruban : sélectionnez GRB, et WS2811.
- Le nombre de segments : SEG 20
- Pixels / segments : 5
- Le total doit être égal à 100.
Vous pouvez modifier les valeurs SEG et PIXELS en fonction de vos préférences. Le total doit cependant être égal à 100.
Appuyez sur
ENTER pour valider la sélection et pour pouvoir commencer à utiliser votre dispositif lumineux.

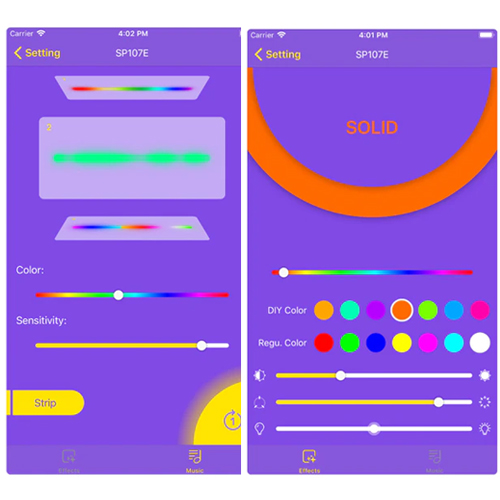

Vous pouvez maintenant utiliser votre dispositif en mode statique ou musical.
Dans le mode musical, le contrôleur est muni d'un microphone qui captera le son ambiant.
Si vous préférez, il est possible d'utiliser un câble jack 3.5 mm stéréo (fourni) que vous connecterez entre le contrôleur et la source audio (chaîne, téléphone, tabe de mixage etc...).
Ceci permet une meilleure interprétation des signaux sonores, sans être perturbé par les bruits ambiants.
Dans les 2 cas, vous pouvez modifier la sensibilité de l'entrée audio grâce au curseur présent dans l'application Sensivity.

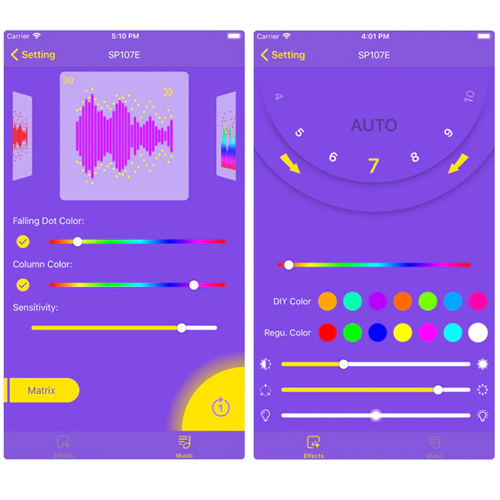

Maintenant que votre système fonctionne, vous pouvez modifier mode d'animation dynamique selon votre préférence.
Voici des vidéo de démonstration de notre kit ruban à leds Magic Dream Music

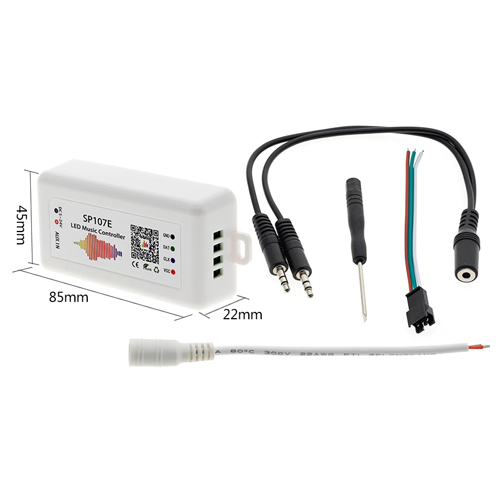

Caractéristiques techniques du contrôleur :
- Entrée : 5, 12 et 24v DC
- Sortie : SPI
- Nombre de pixels max : 960
- Pilotage : Bluetooth par l'application Led Chord
- Dimensions : 85 x 45 x 22 mm
- Poids : 13 grammes
- Communication : Bluetooth 4
- Distance de pilotage : 10 à 30 mètres
- Température en utilisation : de 20 à 60°C
- Courant de fonctionnement : 20 à 130 mA
- IOS : 10 ou supérieur
- Android : 4.4 ou supérieur
- Certification : CE et RoHS
