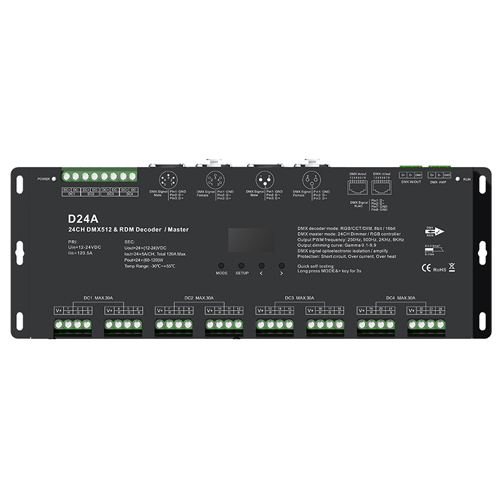

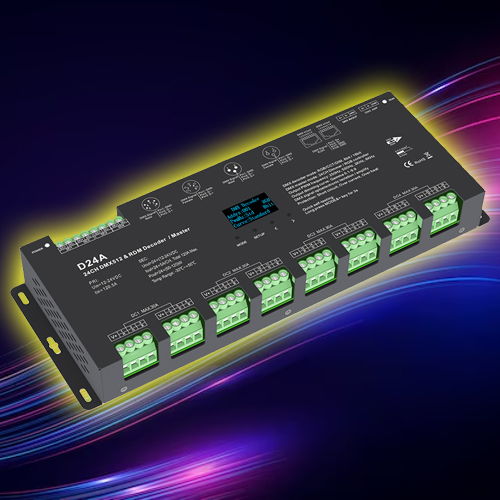

Ce contrôleur permet de piloter en DMX jusqu'à 8 rubans led RGB de 10 ou 20 mètres chacun, selon la densité de leds par mètre.
Pour utiliser ce contrôleur, vous devez être en possession d'une console DMX ou bien d'un boîtier DMX pouvant se connecter sur un ordinateur, PC ou MAC.
Vous pourrez alors commander vos 8 rubans led indépendamment en modifiant les couleurs et les intensités lumineuses.

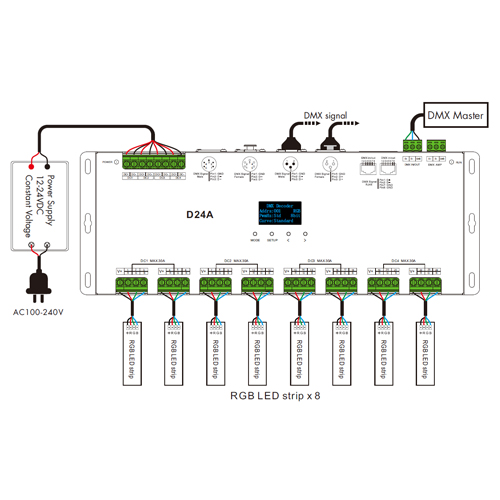

Compatible avec tous les strips leds RGB 12V et 24V (sauf Magic), les bandeaux led se connectent sur les sorties bornier, sans avoir besoin de connecteur spécifique.
Il est bien entendu possible de chaîner jusqu'à 32 contrôleurs DMX entre eux pour piloter d'avantage de rubans.
Le contrôleur utilise le protocole DMX512 standard et RDM. Il utilise les connexions XLR3 ou RJ45 selon vos besoins.

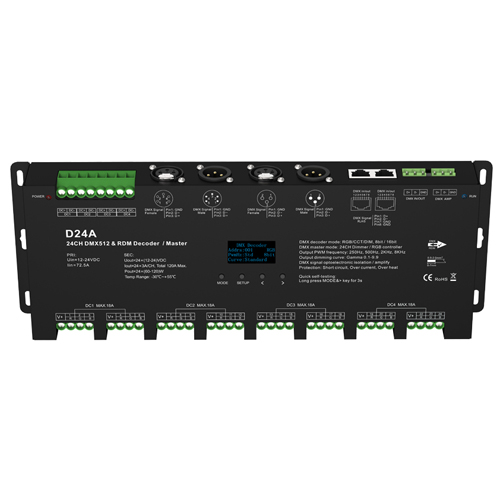

Paramétrage facile grâce à l'afficheur OLed intégré et 4 boutons.
Sélection de la fréquence utilisée en PWM : 250, 500, 2000 et 8000 Hz.
Protection contre les court-circuits, les inversions de polarité et les surcharges.
Longueur des strips admissible par sortie :
- jusqu'à 10 mètres de ruban de 30 leds par mètre
- jusqu'à 20 mètres de ruban de 60 leds par mètre
Le contrôleur est vendu sans les prises DMX.
 |
ATTENTION : Le contrôleur RGB n'étant pas étanche, veillez à l'installer dans un endroit à l'abri de l'humidité ou des projections d'eau.
|
Caractéristiques techniques
| Mode de connexion | Anodes communes |
| Tension d'entrée | 12V ou 24V DC |
| Tension de sortie | 12V ou 24V DC |
| Courant par canal | 5A max |
| Puissance totale (8 sorties) | 1440W max en 12V, 2880W max en 24V |
| Canaux | 24 (8 x 3 couleurs) |
| Protocole | DMX512 standard et RDM |

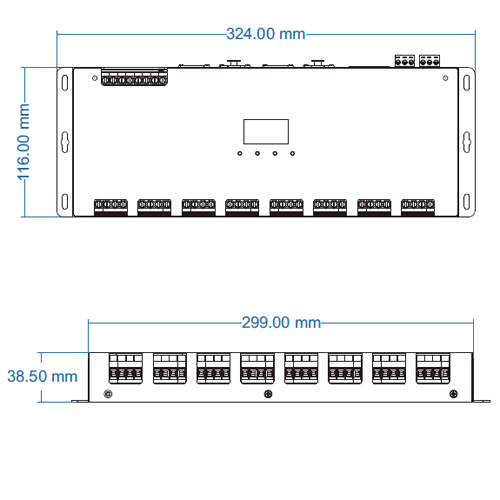

| Dimensions | 324 x 116 x 38.5 mm |
| Poids | 1.5 Kg |
| Connectique DMX | XLR3 et RJ45 |
| Connectique RGB | 8 borniers (RGB+) |
| Températures en fonctionnement | -30 à 55° |
| Certifications | CE, EMC, LVD |
| Normes | EN55032:2015
EN61000-3-2:2014
EN61000-3-2:2013
EN61347-1:2015
EN61347-2-1:2015 |
Manuel d'utilisation
