Contrôleur DMX 512/1990 permettant de piloter :
- 8 rubans led RGBW
- 10 rubans led RGB
- 16 rubans led blanc variable
- 32 rubans led à couleur unique
Pour utiliser ce contrôleur, vous devez être en possession d'une console DMX ou bien d'un boîtier DMX pouvant se connecter sur un ordinateur, PC ou MAC.

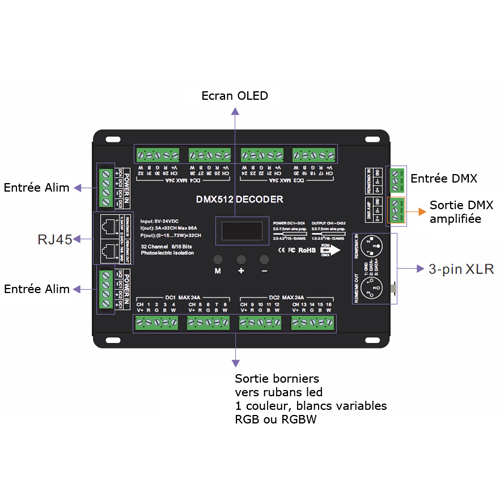

Le signal DMX peut être connecté par prise XLR-3, RJ45 ou sur bornier.
La sortie DMX est amplifiée permettant de chaîner plusieurs contrôleurs, sans perte de signal.
Chaque sortie vers le ruban led peut délivrer jusqu'à 3A, ce qui donne une puissance totale de :
- 480W en 5V
- 1152W en 12V
- 2304W en 24V
Le contrôleur possède 2 entrées, ce qui permet d'utiliser 2 alimentations distinctes pour mieux répartir la charge.

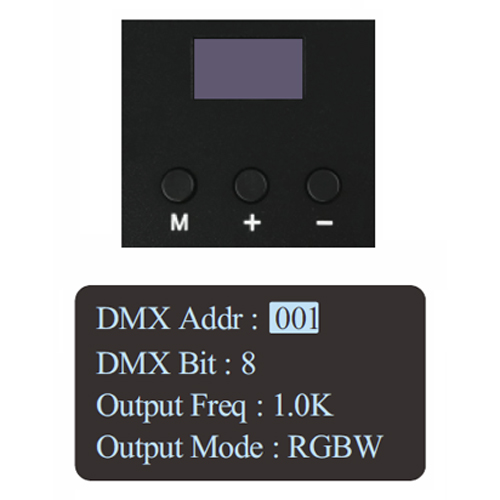

Un afficheur OLED permet de paramétrer l'appareil facilement :
- Adresse DMX de départ
- Sélection 8 ou 16 bits
- Fréquence de sortie (permet d'obtenir des dégradés plus fluides avec plus de nuances)
- Type de ruban (RGBW, RGB, blancs variables ou couleur unique)
- Mode test avec 8 programmes distincts
Compatible avec tous les strips leds RGB 12V et 24V (sauf Magic), les bandeaux led se connectent sur les sorties bornier, sans avoir besoin de connecteur spécifique.

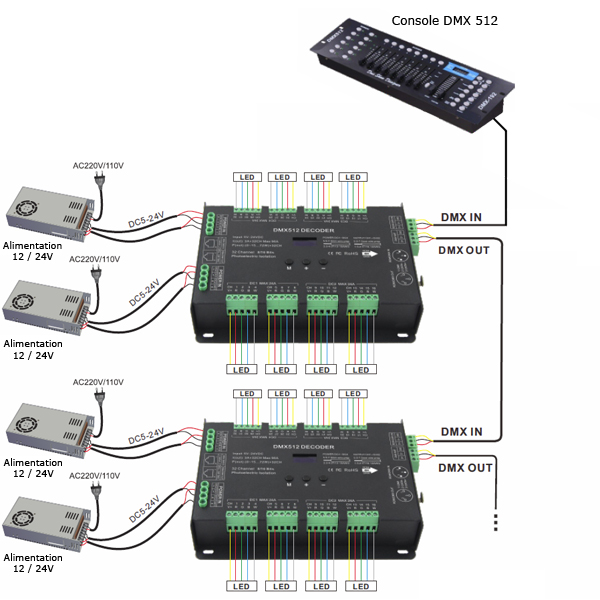

Il est bien entendu possible de chaîner plusieurs contrôleurs DMX entre eux pour piloter d'avantage de rubans.

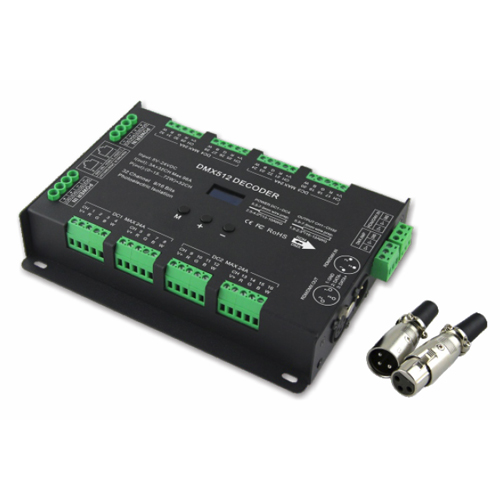

Le contrôleur est vendu avec les prises XLR-3 (à souder).
 |
ATTENTION : Le contrôleur RGB n'étant pas étanche, veillez à l'installer dans un endroit à l'abri de l'humidité ou des projections d'eau.
|
Manuel utilisation du contrôleur led DMX 32 canaux
Caractéristiques techniques
- Mode de connexion : Anodes communes
- Tension d'entrée : 5, 12V ou 24V DC
- Tension de sortie : 5, 12V ou 24V DC
- Puissance totale : 480W max en 5V, 1152W max en 12V, 2304W max en 24V
- Courant max par canal ! 3A
- Canaux : 32
- Protocole : DMX 512/1990
- Valeurs par canal (nuances) : 256 en 8 bits, 65536 en 16 bits
- Type de modulation : PWM
- Fréquence de sortie sur bandeaux led : 1k, 2k, 4k et 8k
- Mode de contrôle : Afficheur OLED + 3 boutons de sélection
- Connectique alimentation : 2 borniers
- Connectique DMX : XLR-3, RJ45 ou bornier
- Connectique rubans led : borniers

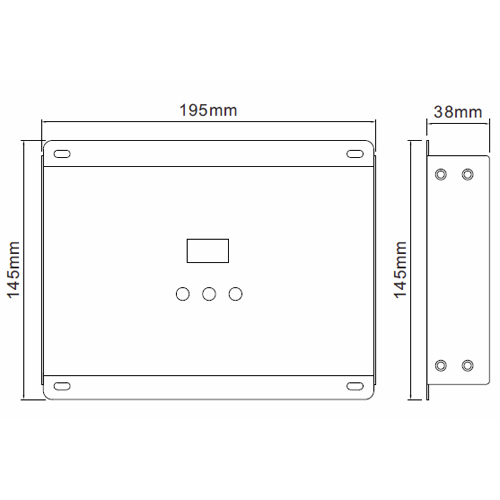

- Dimensions : 195 x 145 x 38 mm
- Poids : 810 grammes
- Certification : CE, RoHS, FCC
- Garantie : 2 ans
