L'amplificateur pour strip led RGB permet de prolonger tous vos rubans à led (sauf Magic) sur plusieurs dizaines de mètres.
Grâce à cet appareil, vous pourrez commander une grande longueur de strip led avec un seul contrôleur.
Vous aurez besoin d'un amplificateur tous les 5 mètres.
Vous obtiendrez ainsi une lumière de la même intensité et des couleurs égales tout au long de vos rubans.
Attention : Ne pas oublier de prévoir les câbles et connecteurs lorsque vous commandez un amplificateur.
L'amplificateur RGB doit être alimenté en 12V (à prévoir pour votre installation).
Il est préférable de brancher l'amplificateur RGB le plus près possible du contrôleur pour en avoir le signal le plus proche possible. Cela permet d'obtenir le même rendu de couleurs.
Il peut être branché également en bout de strip, mais il y aura une petite différence de teinte sur le strip commandé par l'amplificateur.
Voici 2 schémas de connexion possibles :

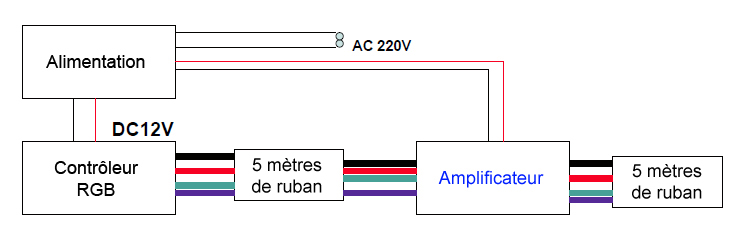

L'amplificateur est connecté sur l'alimentation principale Cliquez pour agrandir

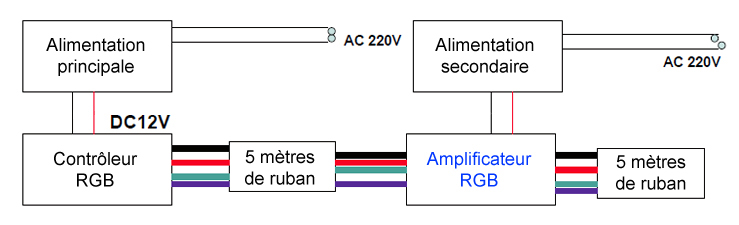

L'amplificateur est connecté sur l'alimentation auxiliaire Cliquez pour agrandir
 |
ATTENTION : L'amplificateur n'étant pas étanche, veillez à l'installer dans un endroit à l'abri de l'humidité ou des projections d'eau.
|
Caractéristiques techniques
| Tension d'entréede | 12 v DC |
| Tension de sortie | 12 v DC |
| Courant de sortie | 12 A (4A par voie) |
| Puissance | 144 W |
| Mode de connexion | Anodes communes |
| Consommation | <1W |
| Dimensions | 115 x 65 x 24 mm |
| Poids | 130 g |
